GP серия едноцилиндрова хидравлична конусна трошачка

Hongxu Machinery Co., Ltd., професионален производител на оборудване за обработка на твърди материали, с гордост представя нашата едноцилиндрова хидравлична конусна трошачка от серията GP. Тази серия трошачки може да обработва твърди материали като гранит, подходяща е за вторично до кватернерно трошене и позволява многокамерно превключване чрез подмяна на износващите се части. Поддръжката също е проста. С цялостното следпродажбено обслужване на Hongxu Machinery, тази серия трошачки осигурява стабилна и ефективна работа за средни до големи предприятия за добив на пясък.

Изпратете запитване

Описание на продукта

Едноцилиндровата хидравлична конусна трошачка от серията GP използва електрически мотор като източник на енергия. Той използва хоризонтален вал и зъбни колела за предаване на мощност, което задвижва ексцентричната втулка да се върти. След това това въртене кара смачкващата стена да извършва ексцентрично осцилиращо движение. По време на операциите по раздробяване възниква периодична промяна в разстоянието между стената за раздробяване и стената на челюстта, като по този начин се постига непрекъснато компресиране и раздробяване на твърди материали като гранит, руда и речни камъчета, завършвайки обработката от суровини до крайни продукти, отговарящи на изискванията за размер на частиците. Оборудването има модулен дизайн; един и същи основен модул може да превключва между различни типове камери за грубо, средно и фино раздробяване просто чрез подмяна на устойчивите на износване части. Освен това изпускателният отвор може да се регулира динамично чрез хидравлично налягане, докато оборудването работи. В комбинация с прецизно обработени устойчиви на износване части (не е необходимо опаковане за монтаж), това значително опростява работата и поддръжката, което го прави подходящо за многопроцесните нужди от трошене на големи и средни по размер пясък и чакъл и минни предприятия.

Технически параметри

модел	кухина	Захранващ порт (mm)	Максимален размер на фуражните частици (mm)	Минимален разход на материал (mm)			Максимален разряд (mm)			Мощност на двигателя (KW)	Тегло на основното устройство (кг)
модел	кухина	Захранващ порт (mm)	Максимален размер на фуражните частици (mm)	инсулт	инсулт	инсулт	инсулт	инсулт	инсулт
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Данните за производствен капацитет в таблицата са само за справка и се отнасят само за гранит със средна твърдост с насипна плътност 1,6 t/m³, когато камерата за трошене е пълна. Референтните резултати за други материали могат да бъдат приблизително изчислени чрез преобразуване на обемната плътност.

Различните типове камери и ходове имат различни приложими диапазони на изпускателния порт. Намерете допустимия размер на изпускателния отвор в таблицата с основни параметри и го комбинирайте с референтния производствен капацитет. Максималният разряд ще се увеличи с износването на стената на смачкване и стената на камерата за смилане.

Структурен анализ

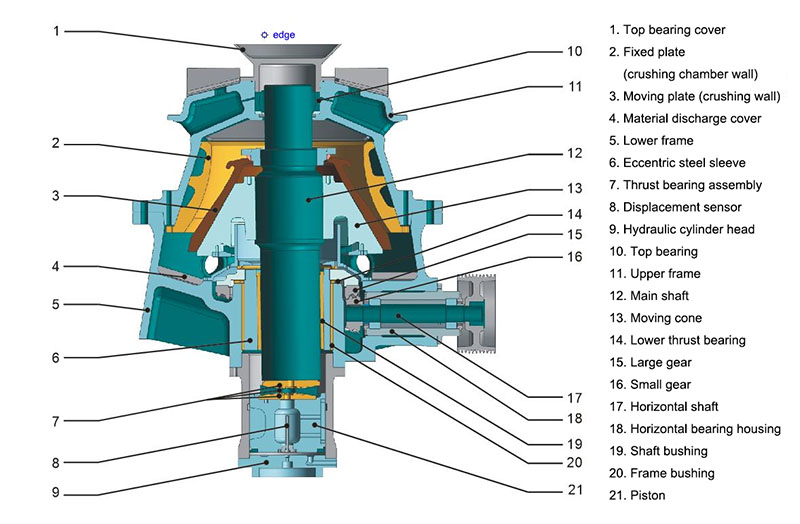

Тази диаграма показва структурата на едноцилиндровата хидравлична конусна трошачка от серията GP, която се състои основно от горен лагерен капак, неподвижна плоча (челюстна стена), подвижна плоча (смачкваща стена), рамка, ексцентрична стоманена втулка, хидравлична система и трансмисионни компоненти.

GP series single-cylinder hydraulic cone crusher

Характеристики на продукта

1.Многокамерна адаптивност: Едно и също основно устройство може да превключва между камери за грубо, средно и фино трошене само чрез замяна на устойчиви на износване части. Той обхваща вторични до кватернерни сценарии на раздробяване и гъвкаво отговаря на различни изисквания на процеса.

2. Отлична форма на частиците на крайния продукт: Трошачката има оптимизирана структура на камерата за раздробяване, разумна честота на раздробяване и ексцентричност. Когато се комбинира с принципа на слоесто раздробяване, той произвежда готови продукти с еднакъв размер на частиците и правилна форма на частиците, които отговарят на стандартите за висококачествени агрегати.

3. Изключителна производителност на капацитета: Здравата рамка поддържа работа с висока мощност, а дизайнът с голям ексцентрицитет допълнително увеличава пропускателната способност на материала, позволявайки стабилни операции за трошене на голям обем.

4.Контролируеми общи разходи: Оптимизираният дизайн на камерата и висококачествените, устойчиви на износване части намаляват потреблението на стомана. Режимите на наслоено трошене и пълно подаване подобряват използването на оборудването и ефективно контролират производствените разходи.

5. Удобна и ефективна работа и поддръжка: Изпускателният отвор на трошачката поддържа динамично хидравлично регулиране. Можете да го настроите до идеалната мощност с един бутон, когато трошачката работи. Неговите устойчиви на износване части са прецизно обработени, така че не е необходимо да използвате пълнител, когато ги монтирате. Това позволява бърза подмяна на частите и значително намалява времето за престой.

6. Висока степен на автоматизация: Трошачката е оборудвана с PLC система за управление. Работните данни и състоянието на оборудването се показват на сензорния екран в реално време. Операцията е лесна за разбиране и проста. Големите производствени линии могат да работят напълно автоматично, което намалява необходимостта от ръчна работа.

Гаранция след продажбата

Hongxu Machinery предлага пълна следпродажбена поддръжка за своята едноцилиндрова хидравлична конусна трошачка от серията GP. Професионалният екип на компанията може бързо да отговори на нужди като настройка на оборудването и отстраняване на неизправности на машината. Екипът също така дава насоки за подмяна на устойчиви на износване части и предлага редовни инспекционни услуги. Освен това екипът ще оптимизира параметрите на оборудването въз основа на производствените условия на клиентите, за да гарантира, че оборудването работи стабилно и ефективно за дълго време.
